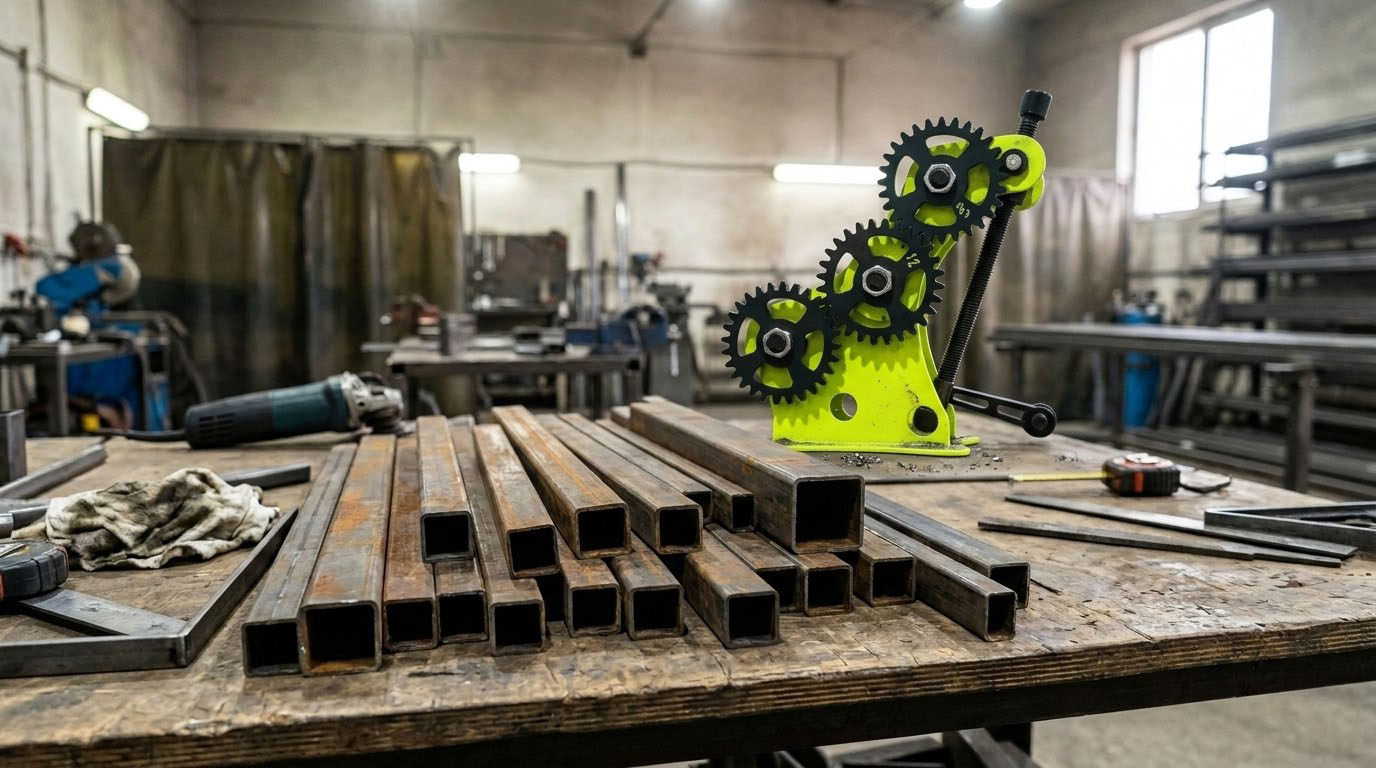

5 ошибок при работе с профильной трубой на трубогибе

Работа с профильной трубой на трубогибе кажется простой: установил заготовку, прокатал, немного опустил клеть и повторил. Но именно в этих действиях чаще всего и появляются проблемы.

Где-то профиль деформируется уже после первого прохода, где-то трубу начинает уводить в сторону, а иногда несколько готовых деталей отличаются по радиусу настолько, что их уже нельзя использовать в одной конструкции.

Разберём пять распространённых ошибок, которые могут испортить заготовку. Они актуальны как для тех, кто только осваивает трубогиб, так и для тех, кто регулярно работает с профильным металлом.

1. Слишком сильно опускать прижимную клеть

Одна из самых частых ошибок — желание получить необходимый радиус профиля как можно быстрее. Чтобы это сделать прижимную клеть опускают сильнее, чем нужно, рассчитывая согнуть профиль за один проход.

Но с металлом такой подход работает далеко не всегда.

Вместо аккуратной дуги мы получим замятый профиль: стенки начинают деформироваться, углы профиля теряют первоначальную форму. Особенно хорошо это заметно при работе с тонкостенной трубой.

Сильнее прижать — не значит быстрее согнуть.

Правильно - постепенно набирать радиус, делать несколько проходов и понемногу опускать прижимную клеть. При таком подходе нагрузка на профиль распределяется равномерно и вероятность серьёзной деформации минимальна.

Особенно важен такой подход, если вам нужно изготовить несколько одинаковых деталей. Лучше потратить немного больше времени на прокатку, чем испортить сразу несколько заготовок.

2. Неправильно установить профиль на ролики

Не каждая профильная труба симметрична: у неё есть широкая и узкая стороны. Поэтому в зависимости от того, как вы положите профиль будет зависеть результат.

Например, профиль 40×20 мм можно гнуть широкой стороной или поставить на ребро. Внешне разница в настройке небольшая, но поведение металла при гибке будет совершенно разным.

Поэтому ещё до начала работы стоит определить, в каком положении профиль должен проходить через трубогиб.

Не стоит забывать и о сварном шве. Если используется сварная труба, его положение тоже может влиять на поведение заготовки во время гибки.

Если режим работы с конкретным профилем ещё не проверен, лучше сначала сделать пробный гиб на небольшом отрезке. Несколько минут на тест позволяют понять, как ведёт себя металл, и избежать гораздо больших потерь на готовых деталях.

3. Не контролировать положение трубы во время прокатки

Как бывает: радиус получается правильным, но сама труба постепенно начинает уходить в сторону.

На первых проходах это практически незаметно. Однако по мере гибки отклонение накапливается, и в результате получается деталь, которая формально имеет нужный радиус, но уже не лежит в одной плоскости.

Один конец может оказаться смещён вправо, другой — влево.

Причина может быть в самой заготовке, если профиль изначально имеет небольшую кривизну. Также проблема возникает при неправильной установке ограничительных шайб или неровной фиксации стопорных колец.

Поэтому во время работы полезно периодически смотреть на заготовку целиком, а не только контролировать участок, который в данный момент находится между роликами.

На трубогибе DINO этот процесс контролировать проще: профиль стабильно удерживается между роликами, поэтому его не приходится постоянно поправлять руками. После настройки станка основная задача оператора — контролировать процесс прокатки.

При серийном производстве это особенно важно. Чем меньше ручных корректировок требуется во время работы, тем стабильнее результат от детали к детали.

4. Каждый раз настраивать станок «примерно так же»

С первой деталью такой подход ещё может сработать.

Получили нужный радиус, посмотрели результат и приступили к следующей заготовке. Настройку повторяем примерно по памяти.

А потом кладём две детали рядом — и обнаруживаем, что радиусы отличаются.

На отдельных заготовках разницу можно даже не заметить. Но если несколько элементов должны соединяться в одну конструкцию, даже небольшое отклонение становится очевидным.

Поэтому первую удачную деталь лучше сохранить в качестве шаблона. Она поможет быстро сравнивать следующие заготовки и контролировать результат.

Ещё лучше — зафиксировать основные параметры: положение ролика, количество проходов и другие настройки, которые использовались при получении нужного радиуса.

Необязательно вести подробный журнал. Главное — иметь возможность воспроизвести удачный режим, а не настраивать станок заново методом проб и ошибок.

На DINO повторяемость настройки и стабильная фиксация профиля позволяют значительно проще получать несколько одинаковых деталей подряд.

5. Пытаться согнуть слишком маленький радиус

Иногда проблема возникает вовсе не из-за неправильной настройки трубогиба.

Берём профиль, открываем чертёж и видим необходимый радиус. Ставим заготовку в станок, начинаем прокатку — и оказывается, что профиль просто не рассчитан на такой изгиб.

Стенка начинает заминаться, сечение становится овальным, а на внутренней стороне появляются складки.

Здесь важно учитывать сразу несколько факторов: размеры профиля, толщину стенки, материал и требуемый радиус гибки. Чем меньше радиус относительно размеров и толщины профиля, тем выше требования к технологии гибки.

Универсального радиуса, подходящего для любой профильной трубы, не существует.

Поэтому при работе с новым профилем очень сильно выручает пробная заготовка. Небольшой отрезок позволит определить, сколько проходов потребуется, насколько постепенно нужно набирать радиус и как будет вести себя сечение.

На DINO удобно работать именно по такой схеме: не пытаться получить конечный радиус за один проход, а постепенно приближаться к нужной геометрии.

Но важно помнить: хороший трубогиб не отменяет физических свойств металла. Если выбранный профиль не рассчитан на такой радиус, одной настройкой станка решить проблему не получится.

Главное правило — не торопить металл

Если посмотреть на все пять ошибок, у них есть общий принцип: не стоит пытаться заставить металл согнуться быстрее, чем он способен это сделать без деформации.

Лучше сделать дополнительный проход, проверить положение трубы, оценить радиус и только после этого немного изменить настройку.

В итоге такой подход зачастую оказывается даже быстрее. Ведь гораздо меньше времени уходит на исправление брака и переделку готовых деталей.

А когда трубогиб стабильно удерживает профиль и позволяет контролируемо проходить заготовку шаг за шагом, оператору остаётся главное — правильно подобрать режим под конкретный профиль и требуемый радиус.
